同步帶輪一般由鋁合金, 45#鋼, 銅,6061,S45C,SUS304,尼龍等材料加工而成,其中鋁合金和45#鋼最為常見。廣泛用于自動化設備、機床、醫療、激光、紡織、印刷、食品包裝等機械帶傳動中。

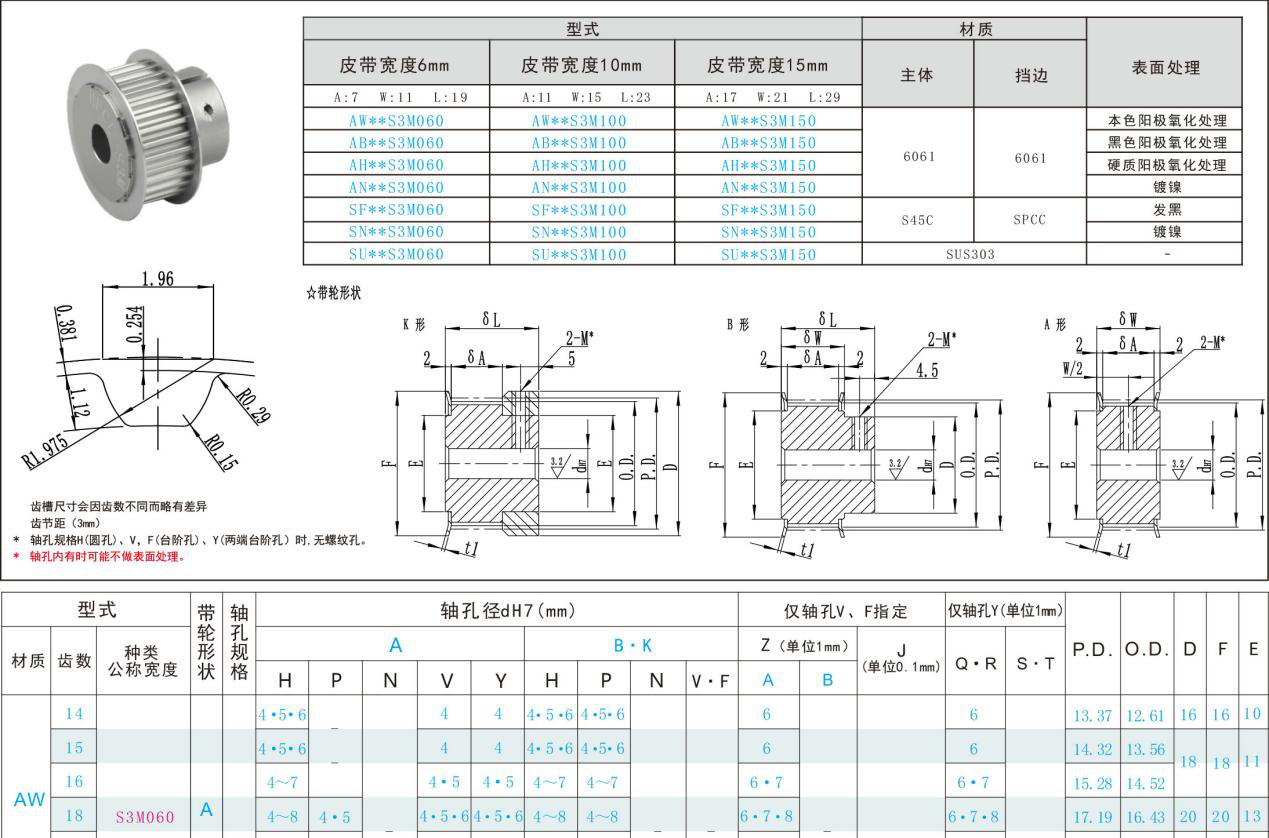

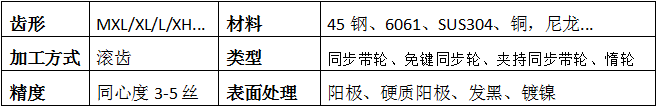

下表附iHF同步帶輪的基本信息:

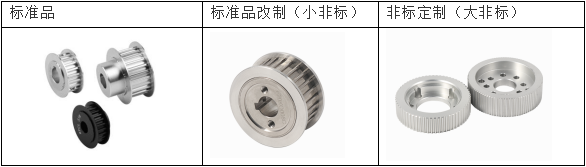

同步帶輪分為標準同步帶輪和非標同步帶輪。

標準同步帶輪是按照國際統一標準,其齒數、適應皮帶寬度、帶輪形狀、軸孔規格、軸孔徑等各參數是固定值。

非標品,是工程師在標準品的基礎上改動某些數值(標準品改制,又叫小非標);或是完全根據需求做出的新設計(非標定制,又叫大非標)。

iHF同步帶輪,深圳市合發齒輪有限公司,原廠生產,大批量采購成本降低40%

同步帶輪規格型號

同步帶輪規格型號眾多,按齒形大致可以分為:方型齒同步帶輪、圓弧齒同步帶輪、梯形齒同步帶輪。

一、方型齒同步帶輪規格型號

MXL、 XL、L、H、XH、 XXH

方型齒同步帶輪是目前市場是運用范圍最廣的。

二、半圓弧齒同步帶輪規格型號

S2M、S3M、S4.5M、S5M、S8M、S14M、8YU

半圓弧齒同步帶輪是高扭矩同步還是高精度同步,生產精度要求高。

三、全圓弧齒同步帶輪規格型號

HTD3M、 HTD5M、 HTD8M、 HTD14M、 HTD20M

全圓弧齒同步帶輪傳動精度高,噪音小。

四、精確圓弧齒同步帶輪規格型號

1.5GT、 2GT、 3GT、 5GT

該齒型同步帶輪一般用于高精傳動,配套同步帶為世界第一條橡膠三角皮帶生產廠家蓋茨(GATES)生產。一般運用在自動化控制設備上。

五、修正圓弧齒同步帶輪規格型號

P2M、P3M、 P5M、 P8M

修正圓弧齒同步帶輪齒型為兔牙型,轉彎效果好,適合高速傳動。一般用于機械手設備。

六、梯形齒同步帶輪規格型號

T2.5、T5、T10、T20

T型為全梯型齒,較適合輕載傳動。

AT5、AT10、AT20

AT型的齒型跟T型的差別底部為圓弧齒,傳動會更精密一點,傳動間隙小,當然噪音也會小些。適合重載傳動。

iHF同步帶輪,深圳合發齒輪生產,擁有22年齒輪、同步帶輪生產經驗。同步帶輪齒形多,規格型號齊全。

需要同步帶輪所有規格型號參數請?jiān)L問:iHF合發同步帶輪規格型號參數

需要同步帶輪配套皮帶所有規格型號的請?jiān)L問:iHF合發同步帶規格型號參數

同步帶輪計算公式

各種同步帶輪的計算公式

同步帶輪的節圓直徑Dp計算:

Dp=Pb×Z/∏

Dp: 節徑

Z : 齒數

∏: 圓周率

同步帶輪實際外圓直徑De計算:

De= Dp-2δ

Dp:節徑

δ:節頂距

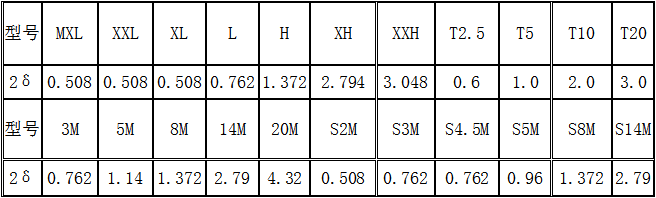

表一:2δ數據表

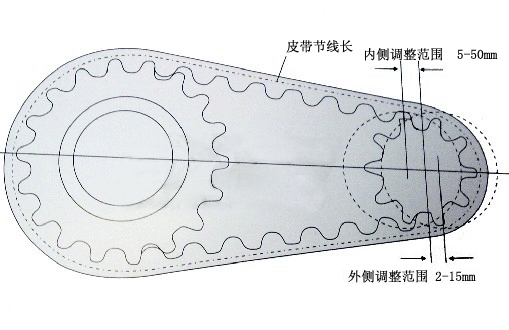

同步帶輪中心距及同步帶節線長計算

L’ :近似皮帶節線長

C  : 兩軸的中心距

Dp : 大帶輪的節徑

dp : 小帶輪節徑

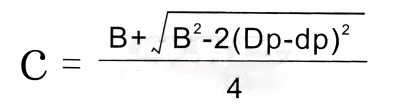

中心距的確定

B= L – 1.57 (Dp + dp)

L: 皮帶節線長
